소프트웨어정의 네트워크(SDN) - ATTO ACCESS

아토액세스(ATTO Access)는 국내 유일의 소프트웨어 정의 네트워크(SDN) 전문기업인 아토리서치가 새로운 네트워크 기술을 적용하고 사용자 편의성을 고려해 선보인 SD-LAN 솔루션입니다. 다양한 사용자 환경 및 본사와 떨어진 지점까지 중앙집중화 된 네트워크 자동관리가 가능하며 표준 프로토콜인 오픈플로우(Open Flow)를 지원하는 개방형 컨트롤러를 제공합니다. 자체 보유하고 있는 스위치 라인업과 HPE등의 글로벌 네트워크 제조사가 제공하는 다양한 스위치 제품군과의 호환이 가능하도록 설계되어 있어, 고객의 환경에 적합하고 유연한 확장이 가능한 네트워크 구축을 지원합니다.

제품 제조사 홈페이지 바로가기

특징 및 기대효과

제품
EASYCONFIGURATION & OPERATION
  • 컨트롤러와 GUI를 통한 중앙 집중 네트워크 관리
  • 네트워크 비전문가도 운영이 가능한 편리한 인터페이스
  • GUI를 통하여 쉬운 운영 및 관리 환경 제공
제품
FASTPROVISIONING & SEARCH
  • 몇번의 클릭과 정보 입력만으로 빠른 네트워크 생성
  • ZTP 방식을 통해 컨트롤러와 스위치 IP 입력으로 장비 설치 완료
  • 통합 운영 UI를 통해 네트워크 모니터링 및 빠른 상태 확인
제품
CONVENIENTUSER FRIENDLY INTERFACE
  • Web 인터페이스를 통한 편리한 접속 환경
  • 직관적이고 이해하기 쉬운 인터페이스와 메뉴 제공
  • API 제공을 통해 편리한 사용자 주도 커스터마이징 가능
제품
ECONOMICALENTIRE USER NETWORK BY B/B COST
  • 고가의 백본 교체 비용으로 전체 사용자 네트워크 교체 가능
  • 기본 1U 사이즈 White Box 구성으로 초기 투자 비용 절감
  • Scale-Out 기반 Spine-Leaf 구성으로 경제적인 확장성 제공

주요 기능SDN 기반의 IP Mobility, 보안관리 등 네트워크 기능 제공

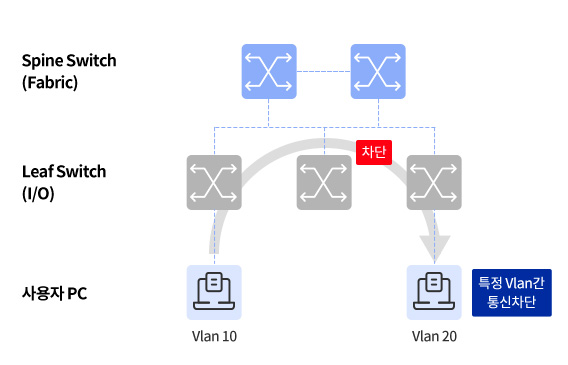

보안을 위한 사용자 그룹간 트래픽 분리
  • 테넌트 개념의 개별 사용자망 생성 및 VLAN 정보 맵핑
  • VLAN 상호간 트래픽의 분리 혹은 교환 설정으로 사용자 서브넷 사이에 논리적인 망 분리 제공

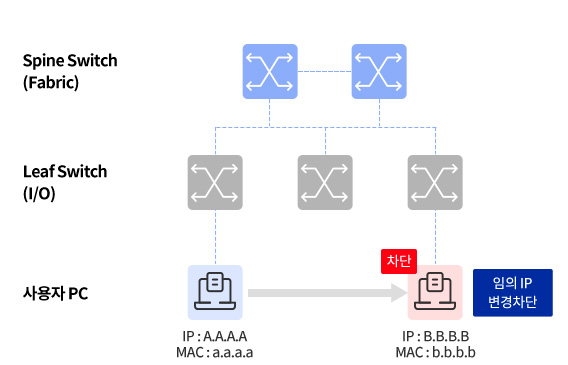

IP / MAC 기반의 사용자 접속 관리
  • MAC 기반의 IP 인증 제공
  • MAC/IP 정보 매핑, 관리자 인가 없이 IP 임의 변경 시 통신 차단, 관리자 인가 이후 통신 재개

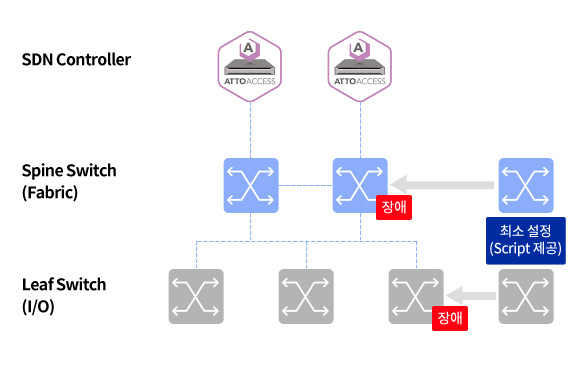

신속한 설치와 빠른 장애 대응을 위한 ZTP
  • 장애 발생시 복잡한 설정 없이 하드웨어만 교체
    (스위치는 관리 IP 및 컨트롤러 IP만 지정)
  • 정확한 장애 위치 파악, 자동 토플로지 인지로 빠른 장애 조치 가능

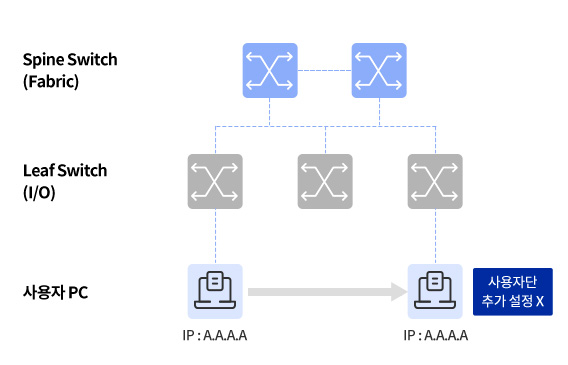

사용자 이동성을 보장하는 IP 모빌리티
  • 고정 IP를 사용하는 호스트에 대해 물리적 위치 한계가 없는 IP 모빌리티 기능 제공
  • 기존 IP 및 게이트웨이 변경없이 편리한 네트워크 연결 유지 가능

구성 방식

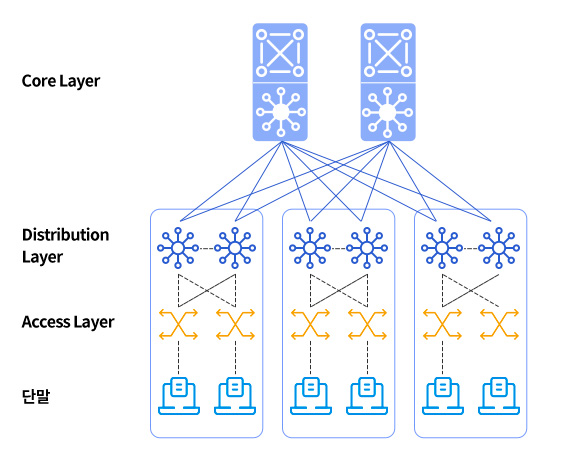

AS-IS
  • 복잡한 구성 : Core-Distribution-Access Layer의 계층적 모델
  • 높은 CAPEX : Core로 트래픽 집중, 다기능/고가의 샤시급 Core 스위치 필요
  • 높은 OPEX : 다기능/고가의 H/W를 다루기 위한 전문 인력 필요
    장비 개수에 정비례하여 설정 작업 및 관리 노력 증가
  • 별도 관리 솔루션 필요 : 장비(NMS), 단말(NAC 또는 IP관리툴 등)

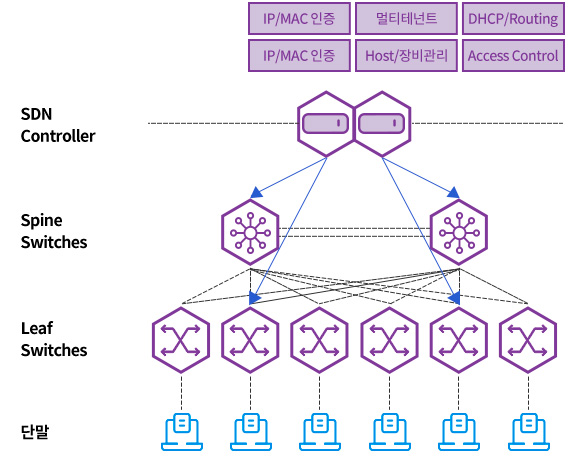

TO-BE
  • 단순하고 확장 용이한 구성 : Spine-Leaf 모델 → East-West 트래픽 처리
  • 낮은 CAPEX : 통상 기존 Legacy 대비 20~30% ↓ H/W 평준화 → 고성능 스위치 도입비용 하향 / Scale-Out
  • 낮은 OPEX : 사용자 중심의 운영환경(GUI) → 비숙련자도 운영 가능
    SDN 컨트롤러를 통한 설정 및 모니터링 → 관리 노력 절감
  • SDN 컨트롤러에서 관리기능 제공 : 장비 및 단말 통합관리 기능 탑재
    S/W 방식으로 지속적인 기능 추가 및 커스터마이징 제공

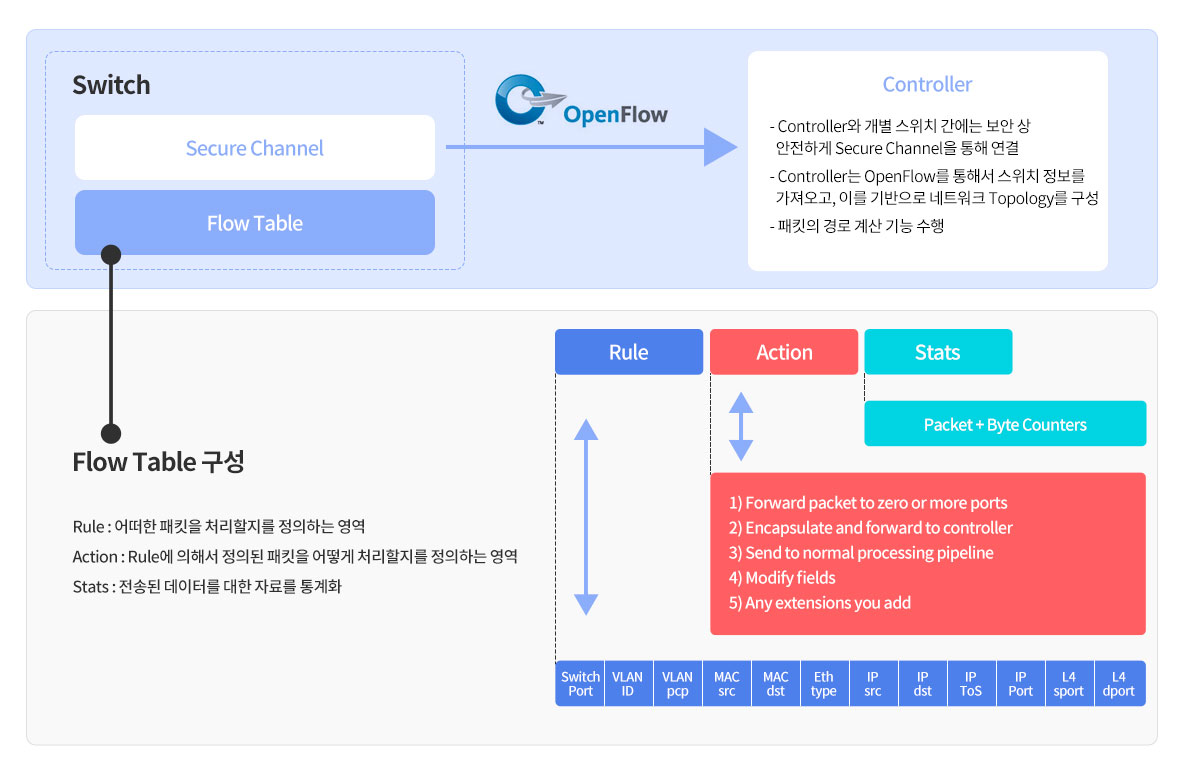

동작 방식OpenFlow는 SDN을 구현하기 위해 만들어진 표준 인터페이스 프로토콜 Flow(흐름) 정보를 제어하여 패킷의 전달 경로 및 방식을 결정

User Interface

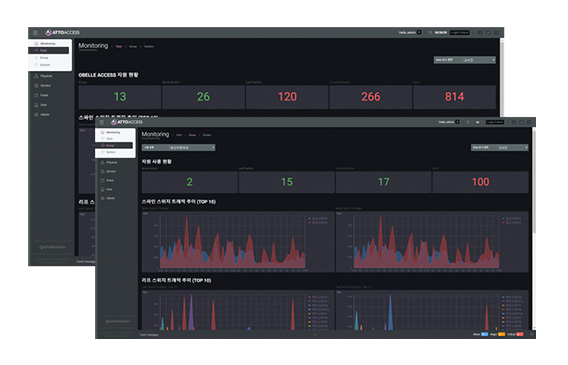

통합/그룹별 모니터링
  • 전체 네트워크를 구성하고 있는 스위치 대수, 링크, 사용자그룹, 서브넷, 호스트 대수 표시
  • 사용자 그룹별, 스파인 스위치, 리프 스위치의 전체 트래픽 사용량 표시

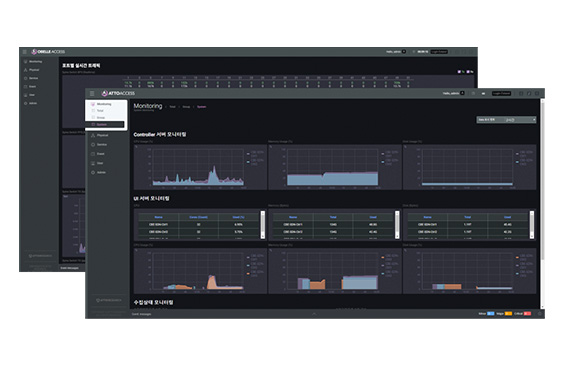

개별스위치/시스템 모니터링
  • 스위치의 포트별로 트래픽 모니터링 현황 표시
  • 운영중인 컨트롤러의 CPU와 메모리 부하량 등 시스템 현황 표시

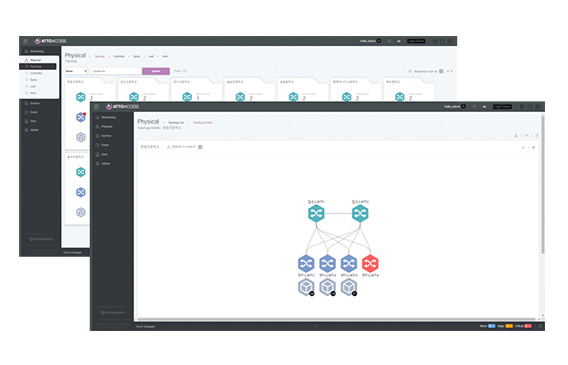

각 그룹별 물리토폴로지/장애통보
  • 각 그룹별 물리 네트워크의 토폴로지 표현
  • 장애 구간에 대한 장비 및 회선 Down 표현

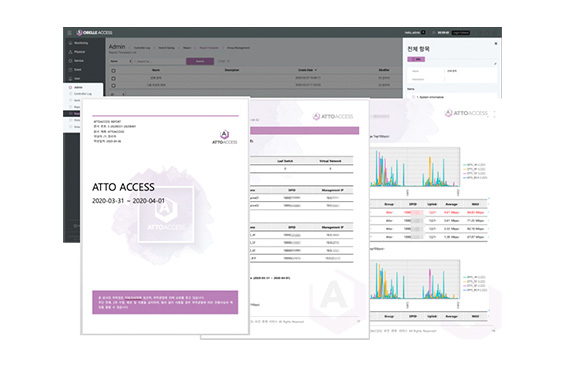

모니터링 및 템플릿 기반 Report
  • 모니터링 관련 데이터를 WORD 문서로 REPORT 출력 기능
  • 원하는 내용 및 기간 설정한 후 REPORT로 출력 기능
